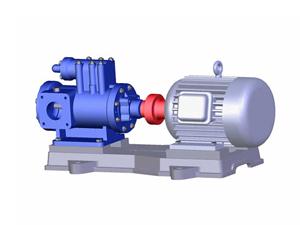

泰邦三螺桿泵,螺桿油泵,3GR三螺桿泵-三螺桿泵 絕對品質！

3G三螺桿泵(螺桿輸油泵)包括3G 通用型，3GC船用型及特殊型。3G三螺桿泵是轉子式容積泵，由于主動螺桿與從動螺桿上螺旋槽相互嚙合及它們與襯套三孔內表面的配合，得以在泵的進出口之間 形成數級動密封腔室,這些動密封腔室將不斷把液體由泵進口軸向移動到泵出口，并使所輸 液體逐級升壓，從而形成一個連續、平穩、軸向移動的壓力液體。
●3G三螺桿泵(螺桿輸油泵)適用介質及性能范圍：
3G三螺桿泵所輸液體為各種不含固體顆粒，無腐蝕性油類及類似油的潤滑性液體，所輸液體粘度為1.2~100°E（3.0~760cst），高粘度液體亦可通過加溫降粘后輸送。 流量范圍0.2~590m3/h，工作壓力高100bar，溫度高150℃。
●3G三螺桿泵(螺桿輸油泵)結構:
1、結構簡單：具有多種結構形式，一般小流量0.2~6.5m3/h，泵的泵體和襯套合為一體（統稱泵體），軸封為機械密封。
中等流量以上的泵襯套為一單獨的零件固定于泵體內，大流量泵多制成雙吸結構臥式安裝，軸封根據輸送介質的不同有機械密封和填料密封兩種。
3G船用泵的安裝形式有臥式和立式兩種，原動機為交、直流船用電動機。
2、壽命長：3G三螺桿泵的主動螺桿由電動機驅動，主、從桿之間沒有機械接觸，而由所輸壓力液體驅使從桿繞軸心線自轉，主、從桿之間、螺桿與襯套之間皆有一層油膜保護，因而泵的機械摩擦極小，壽命比較長。
3、所輸液體在3G三螺桿泵內作軸向勻速直線運動，故壓力脈動小，流量穩定，噪音低，由于轉動部件慣性小，則起動力矩和振動很小。
4、3G三螺桿泵具有高吸入能力。
5、為保證3G三螺桿泵、電機及管路系統，中等流量以上的螺桿泵均帶有保護閥，當壓力超過保護閥的設定壓力時，高壓油將回流至泵的進油口。
●3G三螺桿泵系列說明

系列特征	系列代號	結構形式	適用范圍	性能范圍
				流量	高工作壓力
滑油系列	3G 3GC	臥式單吸	20~150cst 潤滑油類及潤滑性液體	0.3-94（m3/h）	60（bar）
	3GS 3GCS	臥式雙吸		80-590	16
	3GCG	立（懸掛）式單吸		10-96	8
	2GCL	立式柱腳型單吸		4--96	8
	3GCLS	立式柱腳型雙吸		88-306	8
燃油系列	3Gr 3GCr	臥式單吸	3~365cst 輕重質燃油類	0.3-94	60①
					25②
	3GSr 3GCSr	臥式雙吸		80-590	16
高粘油系列	3GN	臥式單吸	365~760cst 高粘度油類	1.0-40	25



   ●3G三螺桿泵材料代碼



材料組合代碼	泵體	襯套	使用范圍
W1	HT200	稀土銅鉬球鐵	可低壓輸送潤滑性較差，粘度適當?shù)囊后w，如燃油等。
W2	HT200	ZL109	可低壓輸送潤滑性好，粘度適當?shù)囊后w，如潤滑油等。
W3	QT450-10	ZL109	用于特殊場合（如船用泵）低壓輸送潤滑性較好，粘度適當?shù)囊后w，如潤滑油等。
W4	QT450-10	稀土銅鉬球鐵	用于特殊場合（如船用泵）低壓輸送潤滑性較差，粘度適當?shù)囊后w，如燃油等。
W21	HT200	ZCuSn5Pb5Zn5	可在較高壓力下輸送潤滑性較差，粘度較低的液體，如重油、燃油等。
W23	QT450-10	ZCuSn5Pb5Zn5	用于特殊場合（如船用泵） 有較高壓力下輸送潤滑性較差，粘度較低的液體，如重油、燃油等。

泵型號 流量 壓力 (公斤) 轉速轉/分 功率(KW) 吸入高度(米) 進口 出口 電機形式 立方/小時 升/分 軸功率 電機功率 3G 3GC 3Gr 3GCr 3GCG 3GCL 3GCLS   25×4 2.0 1.6 33 26 10 25 2900 1.1 2.2 1.5 3 6 25 20 B3   0.8 0.6 13 10 10 25 1450 0.5 1.1 0.75 1.5 6.5 B3 25×6 1.6 1.4 26 23 40 60 2900 3.4 5 4 5.5 6 25 20 B3 0.6 0.4 10 6.6 40 60 1450 1.6 2.5 2.2 3 6.5 B3 30×4 3.6 3.2 60 53 10 25 2900 1.9 3.8 2.2 4 5.5 32 25 B5 1.6 1.2 26 20 10 25 1450 0.9 1.9 1.5 2.2 6 B5 36×4 6.5 6 108 100 10 25 2900 3.2 6.2 4 7.5 5 50 40 B3 2.8 2.4 46 40 10 25 1450 1.6 3.1 2.2 4 5.5 B3 36× 6A 6 5 100 83 40 60 2900 10 15.5 15 18.5 5 50 40 B3 2.4 2 40 33 40 60 1450 4.8 7.7 5.5 11 5.5 B3 42× 4A 10.5 10 175 166 10 25 2900 4.9 9.5 5.5 15 4.5 65 40 B3 4.8 4.2 80 70 10 25 1450 2.4 4.7 4 5.5 5 B3 42× 6A 10 9 166 150 40 60 2900 16 21.5 18.5 30 4.5 65 40 B3 4.2 3.6 70 60 40 60 1450 7.5 10 11 15 5 B3 50×2 17.5 16 18 291 266 300 6 10 4 2900 5.2 8.1 3.6 5.5 11 4 4.5 80 50 B3.B5.V1 8.2 7.5 9 136 125 150 6 10 4 1450 2.6 4.0 1.9 3 5.5 2.2 5 B3.B5.V1 50× 4A 17.5 16 291 266 16 25 2900 11.6 16.5 15 18.5 4.5 80 50 B3 8.2 7.5 136 125 16 25 1450 5.8 8.2 7.5 11 5 B3 70×2 24 23 25 400 383 415 6 10 4 1450 7 9.8 5 11 15 5.5 4.5 100 65 B3.B5.V1 15 14 250 233 6 10 970 4.8 6.5 5.5 7.5 5 B3.B5.V1 70×4 24 22 400 366 16 25 1450 14 20.5 18.5 22 4.5 100 65 B3 15 14 250 233 16 25 970 7.5 13.5 11 18.5 5 B3 85×2 43 40 44 716 666 730 6 10 4 1450 12.2 18 9.5 15 22 11 4.5 125 80 B3.B5.V1 28 25 30 466 416 500 6 10 4 970 8.5 10 6.7 11 15 7.5 5 B3.B5.V1 85×4 43 40 716 666 16 25 1450 25 36 30 45 4.5 125 80 B3 28 25 466 416 16 25 970 19.5 25.4 22 30 5 B3 100×2 70 68 72 1166 1133 1198 6 10 4 1450 20 27.7 16 22 30 18.5 4.5 150 100 B3.B5.V1 45 43 47 750 716 780 6 10 4 970 13.8 18.2 9.6 15 22 11 5 B3.B5.V1   110×2 94 90 96 1566 1500 1560 6 10 4 1450 23 34 17 30 45 22 4.5 200 150 B3.B5.V1 60 56 63 1000 933 1050 6 10 4 970 17.3 27.7 12.8 18.5 30 15 5 B3.B5.V1 110×4 94 90 1566 1500 16 15 1450 53 80 75 90 4.5 200 150 B3 60 56 1000 933 16 25 970 36 48 45 55 5 B3 3GS 3GCS 3GSr 3GCSr 3GCL 3GCLS 100×2 146 140 132 150 2433 2333 2200 2495 6 10 16 4 1450 35 50 80 30 45 55 90 37 4 250 150 B3.B5.V1 90 86 80 94 1500 1433 1333 1565 6 10 16 4 970 26 32.5 43 22 30 37 45 30 160D×4 300 292 280 306 5000 4866 4662 5090 6 10 16 4 1450 68 102 160 45 75 110 200 55 4 300 200 B3.B5.V1 194 186 180 200 3230 3096 2997 3330 6 10 16 4 970 48 66 98 33 55 75 110 37 200D×3 590 570 550 9823 9490 9157 6 10 16 1450 135 200 320 160 220   4 400 300 B3.B5.V1 380 370 360 6327 6160 5994 6 10 16 970 90 135 215
