KCB齒輪油泵安裝尺寸

各型KCB齒輪油泵安裝尺寸,KCB-200,KCB300,KCB的性能參數，是在介質粘度4×10-3m2/s(40cSt)時確定的。性能參數表中給出的參數值適用于介質粘度1×10-5～8×10-5m2/s(10～80cSt)范圍內，超出這個范圍則根據用戶提出的性能參數要求另行確定。

供應商：泊頭市泰邦泵閥制造有限公司

產地：中國>河北>滄州>泊頭市

2497323292

電話：400-766-7058

手機：15231785663 15231737113

KCB齒輪油泵安裝尺寸詳細介紹

標簽：KCB齒輪油泵安裝尺寸|KCB-200|KCB-300

KCB型齒輪泵外形及安裝尺寸

※ 性能曲線圖

　　各型齒輪泵的性能參數，是在介質粘度4×10^-3m²/s(40cSt)時確定的。性能參數表中給出的參數值適用于介質粘度1×10^-5～8×10^-5m²/s(10～80cSt)范圍內，超出這個范圍則根據用戶提出的性能參數要求另行確定。
　　各型齒輪泵性能參數中給出的排出壓力是給出的工作壓力大值，在此范圍內泵均能正常工作，其工作范圍見圖一。

※ 工作范圍圖

KCB18.3～83.3型泵外型、安裝尺寸

型號	L	L₁	L₂	L₃	L₄	B	B₁	B₂	B₃	H	H₁	H₂	φD	G	4-φd
KCB-18.3	217.5	35	80	115	16	192	150	120	66	136	90	69	20	G3/4"	16
KCB-33.3	231	42.5	80	115	16	192	150	120	66	136	90	69	20	G3/4"	16
KCB-55	246	50	80	115	16	192	150	120	66	136	90	69	20	G1"	16
KCB-83.3	271	62	80	115	16	192	150	120	66	136	90	69	20	G1¹/₂"	16

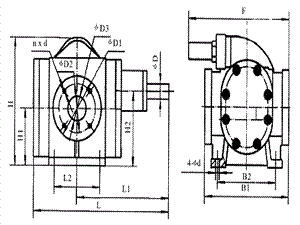

KCB200-960型泵外型、安裝尺寸

型號	L	L₁	L₂	B₁	B₂	H	H₁	H₂	F	φD₁	φD₂	φD₃	n×d	φD	4-φd
KCB-200	290	200	66	214	160	263.5	118	152.5	300	140	110	50	4-M12	28	13
KCB-300	354	230	90	225	180	308	128	170	318	155	123	70	6-M14	32	16
KCB-483.3	354	230	90	225	180	308	128	170	318	155	123	70	6-M14	32	16
KCB-633	415	270	120	280	175	385	188	205	380	190	158	100	8-M14	38	18
KCB-960	415	270	120	280	175	385	188	205	380	190	158	100	8-M14	38	18

KCB1200-9600型泵外型、安裝尺寸

型號	L	L₁	L₂	B₁	B₂	B₃	H	H₁	H₂	φ1	φ2	φ3	n-d	φD	4-φd
KCB-1200	715	300	480	415	463	510	708	220	300	150	225	260	8-φ18	56	25
KCB-1600
KCB-1800	830	340	547	460	585	684	876	262	350	200	280	315	8-φ18	76	25
KCB-2500
KCB-2850	948	380	625	520	584	640	915	299	400	250	335	370	12-φ18	86	25
KCB-3800
KCB-4100
KCB-5600	1085	345	700	500	600	740	1155	386	500	350	445	490	12-φ23	95	32
KCB-7000
KCB-7600
KCB-9600

KCB-18.3～KCB-83.3外型、安裝尺寸及重量

型號	L	L₁	L₂	L₃	L₄	L₅	H	H₁	H₂	H₃	H₄	B	B₁	B₂	B₃	B₄	A	G	重量 Weight(kg)
KCB-18.3	566	391	239	86	75	86	230	176	130	109	40	259	225	190	155	192	52	G³/₄"	62.15
KCB-33.3	618	416	256	86	82	93	285	186	140	119	50	279	245	190	180	192	52	G³/₄"	66.8
KCB-55	595	391	239	86	89.5	100.5	230	176	130	109	40	259	225	190	155	192	70	G1"	64.15
KCB-83.3	652	416	256	94	102	113	285	186	140	119	50	279	245	190	180	192	78	G1¹/₂"	70.15

　KCB-200～KCB-960外型、安裝尺寸及重量

型號	L	L₁	L₂	L₃	L₄	n×φ	H	H₁	H₂	H₃	H₄	B	B₁	B₂	B₃	B₄	D	D₁	D₂	n×d	重量 Weight(kg)
KCB-200	709	577	419	58	90	4×φ16	355	314	168	202	50	326	290	240	190	214	φ50	φ110	φ140	4×M12	135
KCB-300	883	715	502	80	124	4×φ22	423	378	198	240	70	390	340	280	210	228	φ70	φ123	φ155	6×M14	173
KCB-483.3	972	795	565	890	124	4×φ22	465	378	198	240	70	450	400	290	255	228	φ70	φ123	φ155	6×M14	213
KCB-633	1074	901	629	100	145	4×φ22	500	455	258	275	70	450	400	285	255	280	φ100	φ158	φ190	8×M14	274.5
KCB-960	1099	900	635	100	145	4×φ22	525	455	283	275	70	470	420	285	285	280	φ100	φ158	φ190	8×M14	304.5

　KCB-1200～KCB-9600外型及安裝尺

型號 Model	L	L₁	L₂	L₃	H	H₁	H₂	H₃	B	B₁	B₂	B₃	φ1	φ2	n×d	n×φ
KCB1200/0.6	1771	1470	990	194	780	828	340	420	683	631	621	510	φ 150	φ 225	8-φ18	4-φ25
KCB1600/0.6
KCB1800/0.6	2036	1704	1142	230	1020	996	382	470	772	720	720	684	φ 200	φ 280	8-φ18	4-φ25
KCB2500/0.6
KCB2850/0.6	2294	1930	1250	270	1070	1035	419	520	810	750	750	640	φ 250	φ 335	12-φ18	4-φ30
KCB3800/0.6
KCB4100/0.6	2524	2008	1340	270	1200	1035	419	520	1163	906	750	640	φ 250	φ 335	12-φ18	4-φ30
KCB5400/0.6
KCB5600	2632	2090	723	245	723	1465	1440	671	785	760	690	740	350	445	12-23	6-32
KCB7000	2662	2090	723	245	723	1465	1440	671	785	760	690	740	350	445	12-23	6-32
KCB7600	2632	2090	723	245	723	1465	1440	671	785	760	690	740	350	445	12-23	6-32
KCB9600	2662	2090	723	245	723	1465	1440	671	785	760	690	740	350	445	12-23	6-32

型號 Model	L	L₁	L₂	L₃	H	H₁	H₂	H₃	B	B₁	B₂	B₃	φ1	φ2	n×d	n×φ
KCB5600	2632	2090	723	245	723	1465	1440	671	785	760	690	740	φ350	φ445	12-φ23	6-φ32
KCB7000	2662	2090	723	245	723	1465	1440	671	785	760	690	740	φ350	φ445	12-φ23	6-φ32
KCB7600	2632	2090	723	245	723	1465	1440	671	785	760	690	740	φ350	φ445	12-φ23	6-φ32
KCB9600	2662	2090	723	245	723	1465	1440	671	785	760	690	740	φ350	φ445	12-φ23	6-φ32
