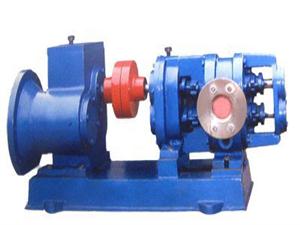

LCW羅茨泵詳細介紹
LCW型羅茨泵概述
LCW高粘度羅茨泵,是在LC型泵的基礎上,解決輸送瀝青及冷凝油改制而成的,在泵殼外表或端蓋加保溫層,利用蒸汽或導熱油循環對泵的工作室進行保溫,從而對泵的連續工作和間歇工作,提供方便和良好的條件.
LC羅茨泵分皮帶傳動和齒輪減速器驅動兩種形式.此泵具有:低轉數、效率高、體積小、流量大、消耗功率小、自吸能力強、不用引油、使用方便等特點.可廣泛用于輸送石油及石油產品（汽油可換銅泵葉）和工廠輸送各種油類和液體.如原油、油漆、潤滑油、玻璃膠、油脂酸、牙膏和淡堿性（肥皂加工）液體等；食品加工可輸送各種液體,如豆漿、酵母、糖稀等.裝卸各種油槽車及油輪等速度快、效率高、使用方便,可以正反轉工作.
LC型羅茨油泵由泵體、泵蓋、軸、齒輪、轉子、填料、壓蓋等部件組成，該泵有帶傳動和齒輪減速機驅動兩種形式，可以反轉作用，軸兩端處裝有骨架耐油密封，中間裝有回油裝置，以防進氣或漏油。
羅茨泵具有以下特點：
1、對被抽氣體中含有的灰塵和水蒸氣不敏感；
2、轉子不必潤滑，泵腔內無油；
3、振動小，轉子動平衡條件較好，沒有排氣閥；
4、驅動功率小，機械摩擦損失小；
5、結構緊湊，占地面積小；
6、運轉維護費用低。
7、在較寬的壓強范圍內有較大的抽速；
8、起動快，能立即工作；
羅茨泵的工作原理：
在泵腔內，有二個“8”字形的轉子相互垂直地安裝在一對平行軸上，由傳動比為1的一對齒輪帶動作彼此反向的同步旋轉。在轉子之間，轉子與泵殼內壁之間，保持有的間隙，可以實現高轉速運行。由于羅茨泵是一種無內壓縮的真空泵，通常壓縮比很低，故高、中真空泵需要前級泵。羅茨泵的真空除取決于泵本身結構和制造精度外，還取決于前級泵的真空。為了提高泵的真空度，可將羅茨泵串聯使用。
LC型羅茨油泵性能參數表
|
型號 |
流量 m3/h |
工作 壓力 mpa |
進出 口徑 mm |
允許吸 上高度 m |
傳動形式 |
配用功率 |
功率 KW |
泵效率 % |
選數 r/min |
介質 溫度 ≤°C |
重量 kg |
應用范圍 |
|||||
|
減速器 型號 |
三角帶 代號 |
電動機型號 |
|||||||||||||||
|
LC-10/0.6 |
10 |
0.6 |
40 |
6 |
ZD14 |
A1778 |
|
3.0 |
62 |
400 |
140 |
167 |
柴油、 機油、 甘油、 石油、 牙膏、 食用油、稠油等、 |
||||
|
LC-18/0.6 |
18 |
0.6 |
50 |
6 |
ZD14 |
A1778 |
|
5.5 |
62 |
400 |
140 |
|
|||||
|
4.0
|
62
|
|
140
|
219
|
||||||||||||
|
LC-38/0.6 |
38 |
0.6 |
65 |
6 |
ZD14 |
B2350 |
|
7.5 |
65 |
400 |
140 |
269 |
|||||
|
LC-50/0.6 |
50 |
0.6 |
100 |
6 |
ZL200 |
|
|
15 |
70 |
445 |
140 |
1160 |
|||||
|
LC-80/0.6 |
80 |
0.6 |
200 |
6 |
ZL200 |
|
|
30 |
70 |
209 |
140140 |
|
|||||
|
LCQT-100/0.6 |
100 |
0.6 |
200 |
6 |
ZL23.1 |
|
|
37 |
73 |
254 |
140 |
||||||
|
LCQT-10/0.6 |
10 |
0.6 |
40 |
6 |
ZD14 |
B2350 |
|
3.0 |
62 |
400 |
140 |
167 |
氣油、 容劑油、 煤油等、 |
||||
|
LCQT-18/0.6 |
18 |
0.6 |
50 |
6 |
ZD14 |
A1778 |
|
5.5 |
60 |
400 |
140 |
219 |
|||||
|
4.0
|
62
|
|
140
|
|
||||||||||||
|
LCQT-38/0.6 |
38 |
0.6 |
65 |
6 |
ZD14 |
A1778 |
|
7.5 |
65 |
400 |
140 |
269 |
|||||
|
LCQT-50/0.6 |
50 |
0.6 |
100 |
6 |
ZL200 |
|
|
18.5 |
70 |
445 |
140 |
1160 |
|||||
|
LCQT-80/0.6 |
80 |
0.6 |
200 |
6 |
ZL23.1 |
|
|
30 |
70 |
209 |
140 |
|
|||||
|
LCQT-100/0.6 |
100 |
0.6 |
200 |
6 |
ZL23.1 |
|
|
37 |
73 |
254 |
140 |
|
|||||
|
LCW-10/0.6 |
10 |
0.6 |
40 |
6 |
ZD14 |
A1778 |
|
3.0 |
62 |
400 |
140 |
167 |
瀝青、 冷凝油、 稠油等、 |
||||
|
LCW-18/0.6 |
18 |
0.6 |
50 |
6 |
ZD14 |
A1778 |
|
5.5 |
62 |
400 |
140 |
219 |
|||||
|
4.0
|
62
|
|
140
|
|
||||||||||||
|
LCW-38/0.6 |
38 |
0.6 |
65 |
6 |
ZD14 |
B2350 |
|
7.5 |
65 |
400 |
|
169 |
|||||
|
LCW-50/0.6 |
50 |
0.6 |
100 |
6 |
ZL200 |
|
|
18.5 |
70 |
445 |
140 |
1160 |
|||||
|
LCW-80/0.60 |
80 |
0.6 |
200 |
6 |
ZL23.1 |
|
|
30 |
70 |
209 |
140 |
|
|||||
|
LCW-100/0.6 |
100 |
0.6 |
200 |
6 |
ZL23.1 |
|
|
37 |
73 |
254 |
140 |
||||||
